1.產品簡介
1.1 產品概述
該產品采用兩塊核心板加外圍板的設計方法設計而成，它具有高性能和靈活多變等優點， 從而更好的滿足用戶的需求。板卡上使用的核心板采用德州儀器（TI）公司推出的先進的數字 媒體片上系統（Digital Media SoC）TMS320DM6467T 作為處理芯片，以便于滿足下一代嵌入式 系統的網絡多媒體的編解碼處理應用，采用兩塊核心板增強了板卡的性能。此次外圍板提供的 接口有：12V 電源接口、1000M/100M/10M 網絡接口 2 個、USB 接口、2 路標清視頻輸入接口、 4 個串口（2 個 DB9 接口，2 個插排針），GPIO 接口以及 SATA 硬盤接口等等。
1.2 產品示意圖

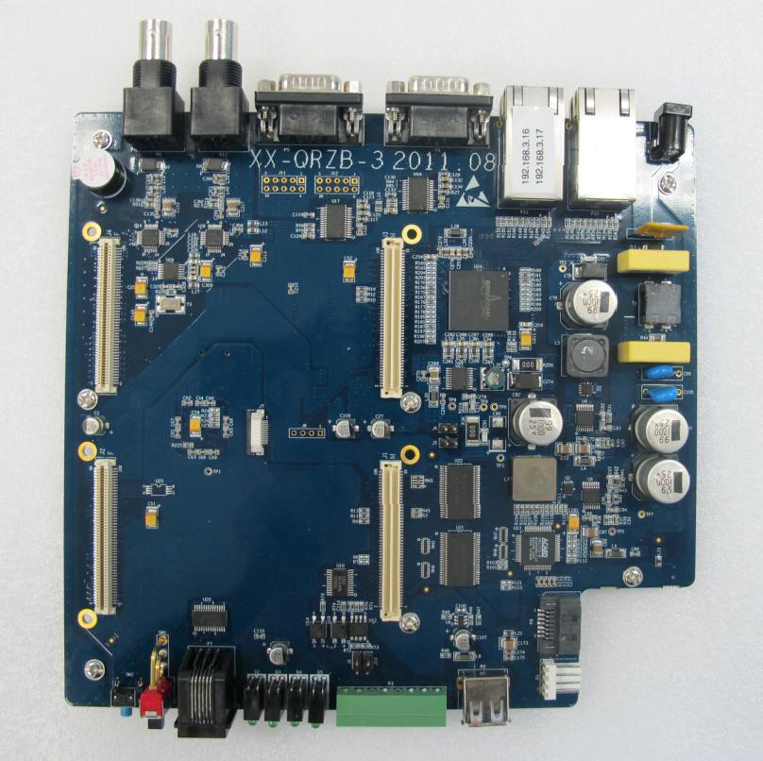

插上核心板后的實物圖

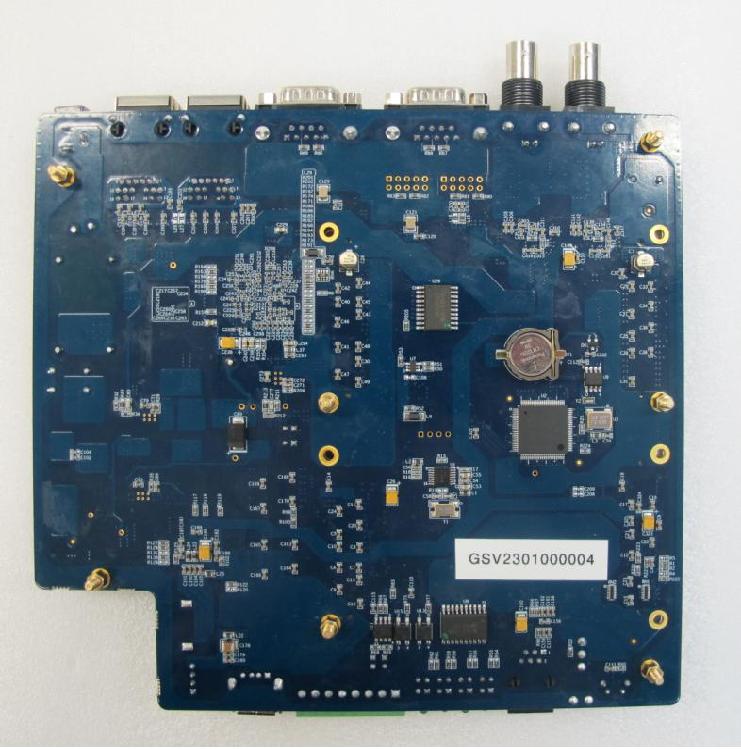

板卡背面的實物圖

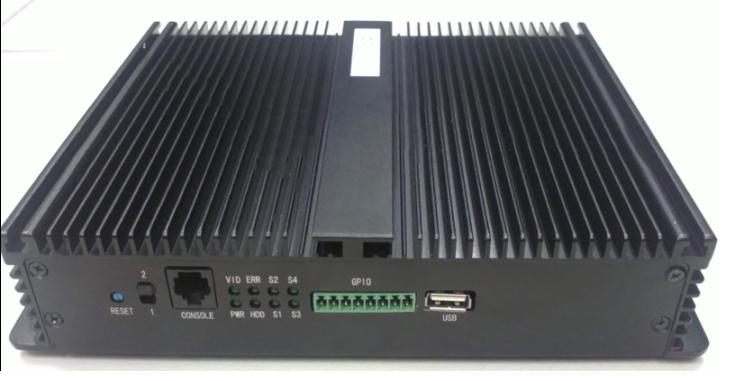

裝上盒子后的實物圖

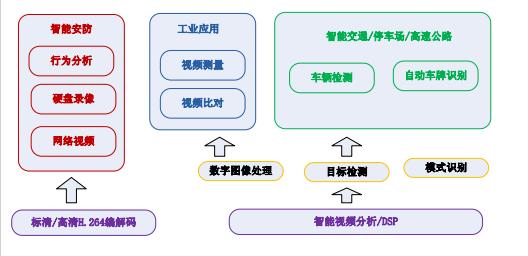

1.3 應用領域
高清智能視頻處理平臺可以應用于智能安防系統、視頻會議、車載信息娛樂系統、便攜式 媒體，智能交通、工業檢測等。
1.4 技術指標
核心板主處理器：TMS320DM6467T，ARM926EJ-S™核工作主頻高達 500MHz,C64x+™DSP 核工作頻率高達 1GHz DDR DRAM：256MB，工作時鐘 396MHz NAND
FLASH: 256MB
視頻輸入：支持 PAL/NTSC 標準模擬視頻信號 CVBS 視頻輸入 異步串口：4 路 RS232
以太網接口：1000M/100M/10M 標準以太網接口，標準的帶綠、黃 2 個 LED 指示燈的 RJ45 連接器
USB 接口：支持 USB2.0 主從模式操作
電源接口：可接標準的 12V/2A 電源
SATA 硬盤接口：支持標準的 SATA 硬盤接口。
GPIO 接口：4 個輸入和 4 個輸出，采用光耦隔離。 工作溫度：0-75 ℃
物理尺寸（外圍板加核心板）：186mm x 178mm x 18mm（長 x 寬 x 高）
2.核心板
2.1核心板簡介
高清智能視頻處理平臺核心板是本公司采用 TI TMS320DM6467T 處理器，專門為智能視頻 分析等應用而研制的視頻處理模塊。使用本模塊可以大大的降低用戶開發視頻處理嵌入式系統 的技術難度，從而加快產品的研發周期，提高產品的可靠性。本核心板設計小巧，性能可靠。 采用單一的電源供電，并支持 BT.656/BT.1120/千兆以太網/IDE/SATA 等多種外設接口，外圍電 路設計非常簡單。系統內嵌標清/高清 H.264 硬件編解碼協處理器，可支持智能交通、智能安防、 工業檢測等多種視頻處理應用。為了縮短用戶在軟件上的研發周期，我公司為本模塊提供了專 用開發套件（包括基于 Linux 內核的專用操系統，OpenGSV 算法開發中間件，開發工具鏈，開 發實驗板）。用戶也可另購智能車輛檢測、智能車牌識等智能算法包。我公司同時承接基于本 模塊的各類外圍電路 ODM，以及專用智能算法的定制研發工作。
2.2 功能優勢
1.TI DM6467T 1GHZ 處理器
2.高達 8000MIPS 運算能力
3.簡化研發過程，提高產品可靠性
4.高清視頻硬件編解碼
5.支持多種智能分析算法
6.內嵌加密芯片，保護知識產權
7.高可靠性，工藝優良
8.豐富的外設接口
2.3 功能框圖和實物圖

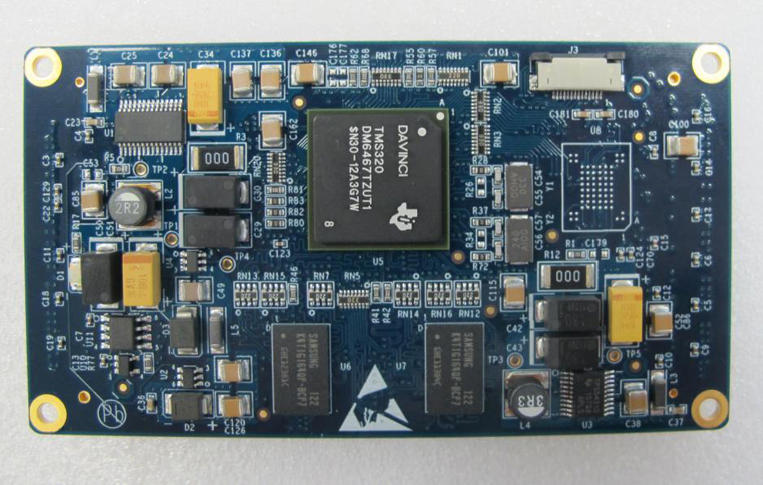

正面：

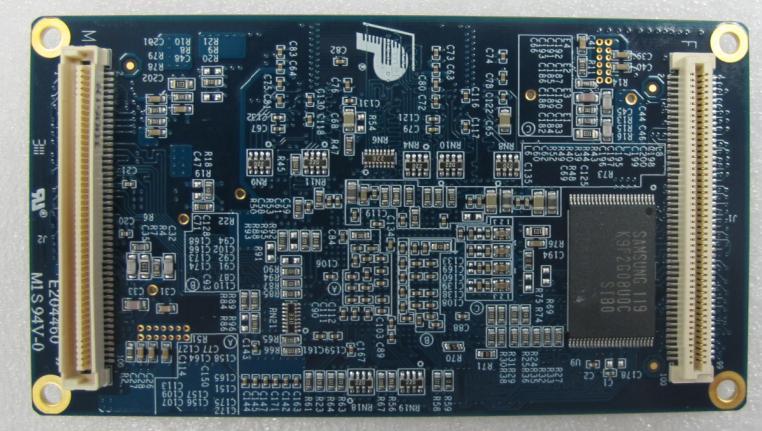

反面：
2.4 性能指標
處理器：TI DM6467T 1GHz 體系結構： TI 達芬奇 (Davinci)
ARM926ejs/C64x+/HD-VICP 運算性能： C64x+ 8000MIPS
編解碼器：H.264/MPEG2/VC1/MPEG4 編碼效率： HD 1080P -- 30fps 內存容量： 256MB
閃存容量：256MB NAND Flash
電源輸入：直流 3.3V 單電源
功率消耗：平均 3W, 滿負荷 14W
接口：2x100 針板間連接器
外形尺寸：100mm 長 x 55mm 寬 x 12mm 高 （不加散熱片）
100mm 長 x 55mm 寬 x 19mm 高 （加散熱片）
2.5 核心板接口說明
本產品提供豐富的外設接口，方便用戶使用和擴展
主要接口如下：
1、1 個 16 位數字視頻輸入接口(支持兩路 BT.656 輸入或者一路 BT.1120 輸入)
2、1 個 16 位數字視頻輸出接口
3.外圍板
3.1 外圍板簡介
GSV2301 外圍板是本公司基于核心板方案為智能視頻分析處理而設計的，可支持高清和標 清視頻接口，采用單一的 12V 電源供電。本外圍板提供了一系列的外圍接口，能很好的滿足用 戶的需求，其提供了一個 12V 電源接口，2 個 1000M/100M/10M 網絡接口，可用于高清視頻的 輸出，一個 USB 接口，2 路模擬視頻輸入接口，2 個 RS_232 接口，1 個 SATA 接口以及一組 GPIO。

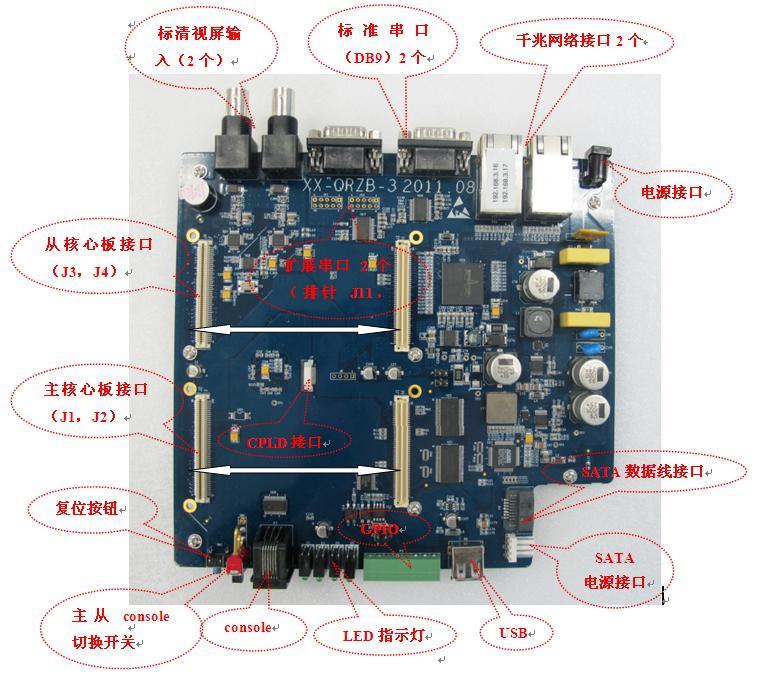

3.2 外圍接口示意圖和整體實物圖
|
